Выпускает ли завод опорные и подвесные изоляторы для линий электропередачи?

Нет. Завод разрабатывает, производит и обслуживает изоляторы проходного типа – высоковольтные вводы на напряжения от 20 до 1150 кВ, предназначенные для силовых трансформаторов, реакторов, масляных выключателей, комплектных распределительных элегазовых устройств, а также линейные высоковольтные вводы.

Каковы сроки поставки вашей продукции?

Сроки поставки зависят от класса напряжения заказываемых вводов. Например, серийные вводы 110 кВ поставляются в течение 45 дней, 220 кВ – в течение 60 дней и т.д.

Какой гарантийный срок установлен на вводы вашего производства?

Гарантийный срок согласуется с заказчиком и устанавливается при заключении договора купли-продажи.

Можно ли обратиться к вам по замене ввода зарубежного производства?

Да. Конструкторское бюро разработает или адаптирует серийный ввод именно к вашим условиям, обеспечив полную идентичность электрических характеристик, установочных и присоединительных размеров.

При испытаниях ввода на трансформаторе слышен треск в измерительных выводах на вводах соседних фаз. Испытательное напряжение в некоторых случаях не удается поднять до 10 кВ. Просим прокомментировать данную ситуацию.

В качестве примера рассмотрим замеры электрических характеристик вводов на виртуальном двухобмоточном трехфазном трансформаторе.
Для корректного проведения замеров на вводах ВН вам необходимо соединить между собой клеммы всех трех вводов ВН, затем соединить и заземлить все три ввода НН. Испытательное напряжение подается на клемму одного из вводов ВН, а измерительные выводы двух вводов ВН, на которых замеры не проводятся, закрыты колпачками (т.е. заземлены). Если этого не сделать, на незаземленных измерительных выводах возникнет т.н. "плавающий" потенциал, величина которого, например, при уровне подаваемого напряжения 10 кВ на шпильке измерительного вывода ввода 110 кВ может достигать 4-5 кВ, а у ввода 330 кВ ~ 7÷8 кВ. Это чревато повреждением изолятора измерительного вывода, не рассчитанного на подобный уровень напряжения, либо, что более опасно, возникновением дефектов изоляции остова в зоне контактной площадки ПИНа. При замерах электрических характеристик вводов НН действия аналогичные, только заземляются объединенные вводы ВН и свободные от замеров вводы НН.

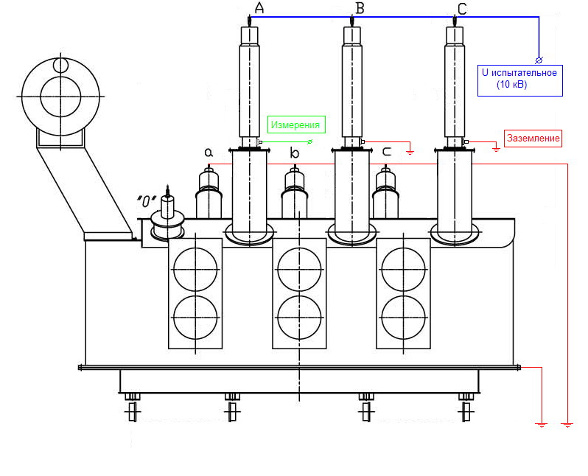

Пример проведения замеров электрических характеристик на фазе А ВН силового трансформатораПример проведения замеров электрических характеристик на фазе А ВН силового трансформатора

Относятся ли требования к заземлению измерительных выводов при проведении испытаний к выключательным вводам?

Относятся. Уже стал классическим способ проведения измерений на трансформаторе, при котором контактные клеммы вводов всех трёх фаз каждого класса напряжения соединяются между собой в две группы. Одна группа заземляется, а на другую группу подается напряжение 10 кВ, измерительные выводы всех вводов второй группы разземляются (снимаются колпачки ПИНов), а измерения проводятся поочередно на каждом из вводов. Похожим способом проводят и замеры электрических характеристик вводов установленных на масляных выключателях 110 и 220 кВ. В этом случае объединяют обычно по клеммам оба ввода одной фазы, один из вводов замеряют, а другой оставляют с разземленным измерительным выводом. Такой способ был принят для замеров электрических характеристик вводов с БМИ-изоляцией, у которых на заземляемой обкладке такой высокий потенциал не возникает. Вводы с RIP- и RBP-изоляцией, вне зависимости от оборудования на котором они установлены, замерять подобным образом нельзя!

Нужно ли для старых вводов негерметичного исполнения с бумажно-масляной внутренней изоляцией для трансформаторов соединение между собой всех контактных клемм вводов и заземление ПИНов свободных от испытаний вводов при измерении tg и C ?

У старых вводов негерметичного исполнения конструкция измерительного вывода другая и снятие колпачка измерительного вывода не приводит к его разземлению. Завод «Изолятор» не требует обязательного объединения контактных клемм вводов всех фаз по классам напряжения. Эти действия продиктованы удобством работы испытателей – чтобы при сборке схемы для замеров каждого ввода не приходилось многократно подниматься на вышке, и чтобы уменьшить возможность ошибок измерения (одна схема, одинаковое расположение оборудования и т.д.). В принципе правила и схемы замеров должны быть в инструкциях к испытательному оборудованию (мост Р-5026, СА-7100, Тангенс-2000 и др.).

Будет ли в этом случае возникать «плавающий» потенциал и какова будет его величина?

Если разземлить ПИНы на свободных от испытаний вводах, то "плавающий потенциал" тоже будет возникать, но его величину можно рассчитать только для конкретного ввода. Эта величина зависит от параметра С1/С3, который у разных типов вводов различен. Из-за конструктивных особенностей вводов с RIP-изоляцией (а также с RBP-изоляцией) данный потенциал для них особенно опасен.

Нужно ли измерение R1 (по прямой схеме)? Кто-то измеряет, а кто-то нет!

Смотря что здесь подразумевается под измерением R1. Если имеется ввиду замер сопротивления основной изоляции ввода (мегаомметром), то мы не считаем это необходимым. Это неинформативный параметр, заводом он не нормируется, да и РД 34.45-51.300-97 тоже. Результат всегда хороший, если конечно ввод чистый, не сгорел или не получил сильные механические повреждения. Но это и визуально можно определить. На вопрос, почему его замеряют некоторые испытатели, у нас ответа нет.

Периодически у обслуживающего персонала различных энергопредприятий возникает вопрос определения наличия масла во вводах БМИ и RIP-изоляцией с фарфоровой покрышкой.

Данная проблема связана с ориентацией окошка маслоуказателя относительно солнца и прозрачностью применяемого для заливки во ввод трансформаторного масла. При попадании прямых солнечных лучей на окошко маслоуказателя может возникнуть иллюзия отсутствия масла. Достоверно определить наличие масла в верхнем узле ввода помогут следующие фотографии.

1 2 3 4 5 6
Примеры ошибок


Каким образом проверить наличие заземления измерительного вывода после того как колпак измерительного вывода завернут согласно руководству по эксплуатации?

Данную процедуру нужно провести до заворачивания колпака. Для этого не-обходимо убедиться в свободном ходе пружинного контакта колпака измери-тельного вывода (контакт должен иметь свободный ход приблизительно на 5…7 мм. при нажатии пальцем).
